1) 클립의 결속 기준
크립의 결속 유지력은 로프의 구조,크립의 수, 크립 취부간격 및 볼트의 쪼임력인 토크에 영향을 받는다.클
클립의 결속 유지력은 클립의 수가 많을 수록, 쪼임력이 증가될수록 커지나 쪼임력이 너무 크면 로프 손상
이 생겨 유지력을 저하시키게 된다.

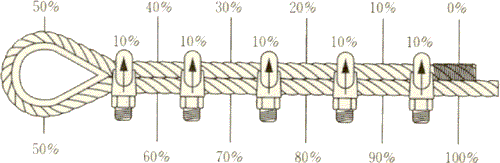

또한 취부 간격이 로프 핏치에 대해 크거나 짧아도 유지력이 감소하며 이러한 클립의 유지력은 아래 도표의
기준 및 유의사항을 참조하여 정확히 사용하면 도움이 되며 이때 유지력은 로프 파단하중의 약 80%로 된다

로프경
(mm)
취부개수
취부간격
(cm)
쪼임토크(kg.cm)
볼트의 호칭경
(mm)
표준
허용범위
6
3
4
600
55~85
M6
8
3
5
100
90~140
M8
10
4
7
160
150~210
M10
12
4
8
240
220~340
M12
14
4
9
380
340~530
M12
16
4
10
530
470~740
M14
18
5
12
680
610~910
M14
20
5
13
840
760~1,180
M18
24
5
16
1,210
1,090~1,180
M20
26
5
17
1,400
1,260~1,960
M22
30
6
20
1,900
1,710~2,660
M22
36
7
23
2,660
2,400~3,730
M27
40
7
26
3,050
2,750~4,270
M30
47.5
8
31
4,050
3,650~5,670
M33
53
9
35
4,600
4,140~6,440
M36
60
9
39
5,500
4,950~7,700
M36

주) ※상기표의 클립 취부 간격은 포르 1핏치를 길이로 한 것임.
※ 6×19,6×7 로프는 상기의 취부 개수를 각기 25%, 50%증가하고, 쪼임 토크를 각기 20%, 40%증가한다.
※ 너트의 수축 쪼임은 토크 렌치를 이용한다.



2) 클립 결속시 주의사항
클립 결속에 의한 유지력은 클립 결속을 정확히 하지 않으면 극단적으로 저하되므로 다음 사항을 주의

올바른 볼트 취부 방향 잘못된 볼트 취부 방향

1) 클립 취부시 볼트의 방향을 다음 그림과 같이 정확히 해야한다.
(2) U볼트의 너트부에 쪼임전에 윤활유를 도포하고 녹이 발생한 것은 사용하지 말것
(3) 클립 볼트가 규정 쪼임력을 유지하고 있는지 반다시 확인한다
(4) 클립을 취부하여 장력을 걸은 직후 로프가 수축하기 때문에 로프의 상하를 일치되게 표시한 후 사용중
  슬립 여부를 확인하다.
